Die Roll และ Mandrel

ม้วนพิลเจอร์และแมนเดร

รูป พิลเจอร์ ไดโรล	รูป พิลเจอร์ ไดโรล

คำอธิบาย

Cold pilgering เป็นกระบวนการรีดเย็นตามยาวซึ่งช่วยลดขนาดเส้นผ่านศูนย์กลางและความหนาของท่อโลหะในขั้นตอนเดียว กระบวนการสกัดเย็นสามารถลดขนาดหน้าตัดได้มากกว่า 90 เปอร์เซ็นต์ในรอบการทำงานเดียว ทั้งนี้ขึ้นอยู่กับวัสดุ

รูป กระบวนการผลิตท่อ

Cold pilgering เป็นกระบวนการรีดสำหรับท่อโลหะที่ช่วยลดขนาดเส้นผ่านศูนย์กลางและความหนาของผนัง กระบวนการ ภายในท่อมีแกนหมุนอยู่กับที่ (1) ซึ่งเรียวไปในทิศทางที่กลิ้ง สิ่งนี้ติดอยู่กับแท่งด้ามยาว (2) ซึ่งยึดไว้และหมุนด้วยบล็อกแรงขับ แม่พิมพ์สองอัน (3) "สร้าง" สต็อคท่อในลักษณะเดียวกับที่ลูกกลิ้งรีดแป้งออก แม่พิมพ์ทั้งสองนี้ติดตั้งอยู่บนอานแบบลูกสูบ (4) เฟืองขับของพวกมันตาข่ายกับชั้นวางแบบอยู่กับที่ 2 ชั้น นั่นเป็นวิธีที่แม่พิมพ์หมุนไปมาในการซิงโครไนซ์กับอานแบบลูกสูบ ในทางกลับกัน อานม้าจะถูกเคลื่อนไปมาโดยระบบขับเคลื่อนข้อเหวี่ยงในลักษณะเดียวกับลูกสูบในเครื่องยนต์ของรถยนต์

รูป การประยุกต์ใช้ Pilger Roll and Mandrel (รูปภาพจาก SMS-Group)

วัสดุ

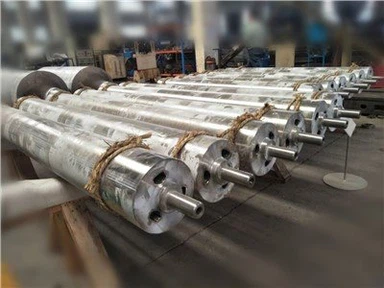

ปัจจุบัน เราทำ sink roll และ stabilizer rolls ในวัสดุคุณภาพสูง SUS316L สำหรับผู้ใช้ปลายทางที่มีการร้องขอสูง เราขอเสนอการเคลือบทังสเตนคาร์ไบด์และเซรามิกบนพื้นผิวของ sink roll และม้วนเก็บเสถียรภาพโดย HVOF

ลักษณะเฉพาะ

● ทนต่อการขัดถูสูง

● ความแข็งผิวสูงสม่ำเสมอ

● ทนความร้อนได้ดีเยี่ยม

● ร่องที่มีความแม่นยำสูง

กระบวนการผลิต

เราผลิตม้วนแม่พิมพ์พิลเจอร์ด้วยวัสดุแท่ง ESR ระดับพรีเมียม ตามการออกแบบรูปวาด เราหลอมและหลอมโลหะให้เป็นม้วนเปล่า จากนั้นเราก็ทำการกลึงหยาบบนม้วนเปล่า เพื่อให้มั่นใจถึงประสิทธิภาพความแข็งแรงสูงและความสม่ำเสมอของความแข็ง เราใช้เตาสุญญากาศสำหรับการอบชุบด้วยความร้อน เนื่องจากมีความเที่ยงตรงสูงของท่อไร้ตะเข็บ จึงขอความเที่ยงตรงเป็นพิเศษของร่องบนไดโรล เราติดตั้งเครื่องบด CNC สองเครื่องจาก SMS Meer เราสัญญาว่าคุณภาพที่ดีเยี่ยมสำหรับลูกค้าของเรา

รูป เตาสุญญากาศ Ipsen	Pic.SMS Meer CNC เครื่องบด

แอปพลิเคชัน

โรงสี Cold pilger ใช้กันอย่างแพร่หลายในอุตสาหกรรมสแตนเลส เหล็กเฟอร์ริติก เหล็กกล้าผสมต่ำ Incoloy Zircaloy ทองแดง และโลหะผสมไททาเนียม
